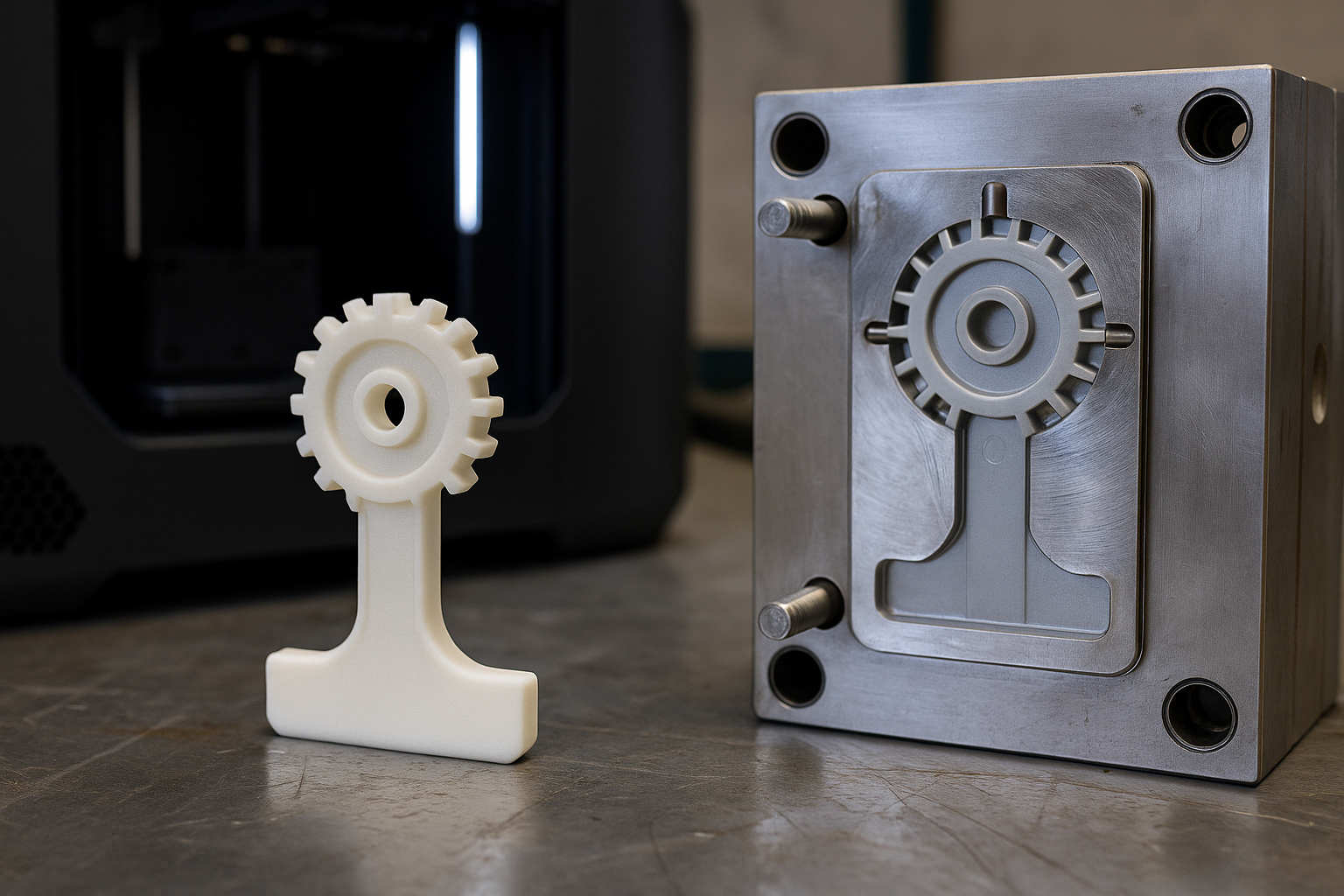

Druk 3D a wtrysk – kiedy prototyp przechodzi w produkcję
W artykule omawiamy praktyczne kryteria i etapy decydujące o przejściu od prototypu wykonanego w druku 3D do produkcji seryjnej metodą wtrysku. Jeśli rozwijasz produkt lub przygotowujesz małą serię, znajdziesz tutaj narzędzia pozwalające ocenić koszty, czas i ryzyka oraz konkretne kroki, które możesz podjąć, aby płynnie przejść do produkcji.
Wprowadzenie: dlaczego temat jest ważny
Druk 3D stał się standardem w prototypowaniu: szybkie iteracje, niski koszt narzędzi i elastyczność projektowa sprawiają, że koncepcje testuje się szybko i tanio. Jednak wraz ze wzrostem wymagań produkcyjnych, koszty jednostkowe, powtarzalność i wykończenie powierzchni często wymagają technologii wtrysku. Warto już na etapie prototypu myśleć o kryteriach przejścia do wtrysku, by uniknąć kosztownych przeróbek projektu.
Aby zobaczyć przykłady udanych przejść między prototypowaniem a produkcją, warto przejrzeć nasze inspiracje i gotowe wzory w sekcji Wzory i przykłady – ElWood.
Kiedy wybierać druk 3D, a kiedy wtrysk?
Decyzja zależy od kilku kluczowych parametrów: wolumenu produkcji, wymagań jakościowych, tolerancji wymiarowych, kosztów jednostkowych oraz właściwości materiałowych. Poniżej skrótowo, kiedy która technologia ma sens:
- Druk 3D: najlepszy do prototypowania, testów funkcjonalnych, małoseryjnej produkcji (do kilkuset–kilku tysięcy części zależnie od technologii), złożonych kształtów i szybkich iteracji.
- Wtrysk: opłacalny przy większych seriach (zwykle od kilku tysięcy sztuk wzwyż), kiedy kluczowe są niskie koszty jednostkowe, krótki czas montażu, lepsze wykończenie powierzchni i szeroki wybór tworzyw technicznych.
Kroki przejścia od prototypu do produkcji (przewodnik krok po kroku)
- Ocena zapotrzebowania — określ przewidywany roczny wolumen sprzedaży i minimalną partię produkcyjną, poniżej której wtrysk może być nieopłacalny.
- Analiza funkcjonalna — sprawdź, które cechy części są krytyczne (tolerancje, wytrzymałość, odporność chemiczna, temperatura pracy).
- Dobór materiału — porównaj materiał użyty w prototypie z dostępnością i właściwościami materiałów do wtrysku (np. ABS, PP, PA, PC). Ustal kompromisy między kosztem a wymaganiami.
- Optymalizacja projektu — zmodyfikuj projekt pod kątem produkcji wtryskowej: dodaj odpowiednie promienie, ścianki, wypływy, system rozmieszczenia wypływek i podział formy.
- Prototyp juryzdyktowy — wydrukuj krytyczne obszary w wysokiej jakości (np. SLA, SLS) by potwierdzić dopasowania i ergonomię.
- Wycena formy — zamów kalkulację kosztów formy i czasu jej wykonania oraz symulację chłodzenia i wypełnienia (CAE).
- Testy pierwszych wtrysów — przeprowadź próbne wtryski, testuj wytrzymałość i wygląd, wprowadź korekty formy lub projektu.
- Skalowanie — po zaakceptowaniu części uruchom produkcję seryjną, monitoruj jakość i optymalizuj proces w celu obniżenia kosztów jednostkowych.
Najważniejsze dokumenty i dane
Przygotuj: specyfikację materiałową, rysunki wykonawcze z tolerancjami, pliki CAD, specyfikacje testów, plan kontroli jakości (IQ/OQ) oraz dane logistyczne (pakowanie, transport).
Materiały i koszty: jak policzyć rentowność
Koszty, które musisz uwzględnić przy kalkulacji przejścia do wtrysku to:
- koszt narzędzia (forma),
- koszt jednostkowy wtrysku (materiał + cykl + praca + obróbka),
- koszt magazynowania i logistyki,
- koszt poprawek i prób technologicznych.
Formy wtryskowe mogą kosztować od kilku do kilkuset tysięcy złotych w zależności od liczby gniazd, skomplikowania i tolerancji. Dla małych projektów warto rozważyć formy aluminiowe lub formy wielokrotnego użytku niż formy stalowe, które choć trwałe, są droższe.
Jeśli chcesz porównać koszty i zastosowania typowych produktów 3D z gotowymi rozwiązaniami, odwiedź naszą ofertę w sklepie ElWood.
Projektowanie dla wtrysku vs projektowanie dla druku 3D
To kluczowy etap: projekt koniecznie trzeba dostosować. Poniżej tabela porównawcza, która pomoże zrozumieć najważniejsze różnice.
| Aspekt | Druk 3D | Wtrysk |
|---|---|---|
| Koszt narzędzia | niski/0 (brak formy) | wysoki (forma) |
| Koszt jednostkowy | wysoki przy dużych seriach | niski przy dużych seriach |
| Lead time | szybki dla prototypów | dłuższy (produkcja formy), lecz szybkie cykle |
| Tolerancje i powtarzalność | średnie do dobre | bardzo dobre |
| Wykończenie powierzchni | zróżnicowane, wymaga post-processingu | zwykle lepsze bez dodatkowej obróbki |
| Materiały | ogromna elastyczność (kompozyty, żywice, elastyczne filmy) | szeroki wybór tworzyw technicznych, ale ograniczenia formowania |
| Geometrie skomplikowane | łatwe do wykonania | wymagają podziału formy lub wkładek |
Przykład praktyczny
Jeśli część wymaga cienkich ścianek i skomplikowanych wnęk, druk 3D pozwoli szybko prototypować. Jeśli jednak planujesz sprzedaż na skalę i potrzebujesz jednolitej jakości powierzchni oraz molto niskich kosztów jednostkowych, wtrysk jest bardziej opłacalny po przekroczeniu punktu rentowności (break-even point) odpowiadającego cenie formy.
Najczęstsze błędy przy przejściu do wtrysku
W tej sekcji wymieniamy typowe pomyłki, które mogą opóźnić projekt lub zwiększyć koszty.
- Brak planowania już podczas prototypowania — projekt stworzony wyłącznie pod druk 3D często wymaga dużych przeróbek przed formowaniem.
- Niedoszacowanie kosztów formy — niedokładna wycena formy prowadzi do nieprzewidzianych wydatków i opóźnień.
- Pomijanie symulacji wypełnienia i chłodzenia — może skutkować problemami z odkształceniami i brakiem powtarzalności.
- Niewłaściwy dobór materiału — materiał użyty w prototypie nie zawsze ma odpowiednik w technologii wtrysku o tych samych właściwościach.
- Brak planu kontroli jakości — bez procedur kontroli pierwszych partii ryzykujesz dużą liczbę wadliwych części.
Rozwiązywanie problemów (troubleshooting)
Poniżej lista typowych problemów przy transferze do wtrysku i proponowane rozwiązania.
- Problem: Niedostateczne wypełnienie formy
Rozwiązanie: Zoptymalizuj system kanałów, zwiększ temperaturę formy lub ciśnienie wtrysku. Wykonaj symulację CAE i skonsultuj z wykonawcą formy.
- Problem: Deformacje i skurcz
Rozwiązanie: Wybierz tworzywo o mniejszym skurczu, popraw chłodzenie formy i dodaj odpowiednie wzmacniające żebra w projekcie.
- Problem: Niewystarczające tolerancje
Rozwiązanie: Dostosuj tolerancje w projekcie, uwzględnij chropowatość narzędzi i przeprowadź testy procesowe; rozważ obróbkę końcową na krytycznych powierzchniach.
- Problem: Koszty przekraczają budżet
Rozwiązanie: Przeanalizuj projekt pod kątem uproszczeń, rozważ tańsze materiały, optymalizację formy (mniej gniazd) lub zamknięcie produkcji w mniejszych seriach przy użyciu druku 3D.
- Problem: Różnice estetyczne między drukiem a wtryskiem
Rozwiązanie: Zaplanuj post-processing (malowanie, polerowanie, powłoki) lub dodaj specjalne faktury do formy, by uzyskać pożądany wygląd.
Przykłady praktyczne i strategie hybrydowe
W praktyce często stosuje się strategie hybrydowe: prototypy i pierwsze krótkie serie produkowane są w druku 3D, a po potwierdzeniu popytu inwestuje się w formę. Taka taktyka pozwala zminimalizować ryzyko rynkowe.
Przykładem produktu, który dobrze ilustruje takie podejście, są gadżety NFC — w fazie testów możesz drukować prototypy i montować elektronikę ręcznie, a po skalowaniu zlecić produkcję detali plastikowych seryjnie. Zobacz gotowe przykłady i produkty z naszej oferty, które łączą funkcje elektroniczne i detale drukowane: Wizytówka z NFC z własnym logo.
Kontrola jakości i testy przed rozpoczęciem produkcji seryjnej
Przed zatwierdzeniem produkcji wykonaj:
- testy wymiarowe (CMM),
- testy wytrzymałościowe i zmęczeniowe,
- testy chemiczne i temperaturowe,
- testy montażowe i kompatybilnościowe.
Również plan kontroli jakości w produkcji wtryskowej musi uwzględniać statystyczne metody kontroli (SPC), przyrządy kontrolne i granice akceptacji.
Gdzie szukać wsparcia i usług?
Jeśli potrzebujesz konsultacji przy ocenie przejścia do wtrysku lub chcesz zamówić prototypy, skontaktuj się z nami przez stronę Kontakt – ElWood.pl – Druk 3D. Możemy pomóc w ocenie projektu, wydruku prototypów oraz przygotowaniu dokumentacji produkcyjnej.
FAQ — najczęściej zadawane pytania
1. Jak obliczyć, kiedy opłaca się inwestować w formę do wtrysku?
Porównaj całkowity koszt produkcji przy użyciu druku 3D (koszt jednostkowy × przewidywana liczba sztuk) z kosztami wtrysku (koszt formy + koszt jednostkowy × liczba sztuk). Punkt, w którym koszty się zrównały to punkt rentowności (break-even).
2. Czy projekt stworzony pod druk 3D zawsze wymaga modyfikacji przed wtryskiem?
Praktycznie zawsze: druk 3D pozwala na cienkie, delikatne struktury, podcięcia i geometryczne kształty trudne do formowania. Projekt należy przeanalizować i dostosować, by uwzględnić proces formowania (wylot, skurcz, wypływ, chłodzenie).
3. Ile kosztuje forma wtryskowa?
Koszt zależy od materiału formy (aluminium vs stal), liczby gniazd, precyzji i elementów ruchomych. Może się wahać od kilkunastu tysięcy do kilkuset tysięcy złotych.
4. Czy można wykonać małą serię wtryskową bez dużej formy?
Tak — istnieją ekonomiczne metody, takie jak formy silikonowe, formy aluminiowe o krótszej trwałości lub outsourcing małoseryjny u firm specjalizujących się w krótkich seriach. Alternatywnie, druk 3D nadal pozostaje opłacalny dla niskich nakładów.
5. Jakie testy są najważniejsze przed uruchomieniem produkcji?
Najważniejsze to testy wymiarowe, funkcjonalne, wytrzymałościowe oraz badania środowiskowe (temperatura, chemikalia). Dobrą praktyką jest wykonanie próbnej serii i testów akceptacyjnych.
6. Czy mogę użyć prototypów 3D jako pierwszych partii sprzedażowych?
Tak, w niektórych przypadkach małej skali prototypy 3D mogą służyć jako pierwsze partie, jeśli spełniają wymagania wytrzymałościowe i estetyczne. Warto jednak uprzedzić klientów i przetestować jakość dłużej.
7. Jakie materiały do druku 3D najbardziej zbliżone są właściwościami do tworzyw wtryskowych?
Materiały drukowane z włóknami wzmacniającymi (np. kompozyty FDM z włóknem węglowym) lub technologie SLA/SLS oferują dobre właściwości mechaniczne. Jednak pełna zamiana wymaga oceny kompatybilności i testów materiałowych.
Podsumowanie i rekomendacje
Przejście od druku 3D do wtrysku to naturalny etap rozwoju produktu, ale wymaga starannego planowania: oceny wolumenu, doboru materiałów, modyfikacji projektu oraz szczegółowych testów. Strategia hybrydowa — prototypowanie i testy w druku 3D, a dopiero potem inwestycja w formę — minimalizuje ryzyko rynkowe.
Jeśli potrzebujesz wsparcia przy planowaniu takiego przejścia, oceną projektu lub drukiem prototypów, sprawdź przykładowe produkty i usługi w naszym sklepie, np. praktyczne gadżety które łączą elementy elektroniczne z detalami 3D: Podkładki pod kubek z chipem NFC i kodem QR. Dla bardziej dekoracyjnych zastosowań, które pokazują możliwości formowania i wykończenia, zobacz Wazon Dekoracyjny Vortex Czarny.
Więcej o nas i naszym podejściu znajdziesz na stronie About – ElWood.pl – Druk 3D. Jeśli chcesz rozpocząć projekt lub zapytać o ofertę, napisz przez formularz kontaktowy.
Najbliższe kroki (lista check-list)
- Określ przewidywany wolumen i budżet na formę.
- Przeanalizuj krytyczne właściwości części.
- Wydrukuj prototypy funkcjonalne i przeprowadź testy.
- Zleć analizę projektu pod kątem wtrysku i symulacje.
- Wykonaj próbne wtryski i zatwierdź końcowy proces.
Powodzenia w planowaniu produkcji — jeśli potrzebujesz pomocy, skontaktuj się z nami za pośrednictwem strony kontaktowej.
